关于感受野 (Receptive field) 你该知道的事

Receptive field 可中译为“感受野”，是卷积神经网络中非常重要的概念之一。

我个人最早看到这个词的描述是在 2012 年 Krizhevsky 的上方 paper 中就有提到过，当时是各种不明白的，事实上各种网络教学课程也都并没有仔细的讲清楚“感受野”是怎么一回事，有什么用等等。直到我某天看了 UiO 的博士生 Dang Ha The Hien 写了一篇非常流传甚广的博文：A guide to receptive field arithmetic for Convolutional Neural Networks，才大彻大悟，世界变得好了，人生都变得有意义了，正如博主自己谈到的写作动机：

This post fills in the gap by introducing a new way to visualize feature maps in a CNN that exposes the receptive field information, accompanied by a complete receptive field calculation that can be used for any CNN architecture.

此文算是上述博文的一个精要版笔记，再加上个人的理解与计算过程。和其他所有博文一样，写作的目的是给未来的自己看。

FYI：希望读者已经熟悉 CNN 的基本概念，特别是卷积和池化操作。一个非常好的细致概述相关计算细节的 paper 是：A guide to convolution arithmetic for deep learning。

FYI：另外，Artificial Intelligence Stack Exchange 上有人开贴讨论了这个话题，回答很精彩，可以去观摩学习一下。

感受野可视化

我们知晓某一层的卷积核大小对应于在上一层输出的“图像”上的“视野”大小。比如，某层有 3x3 的卷积核，那就是一个 3x3 大小的滑动窗口在该层的输入“图像”上去扫描，我们就可以谈相对于上一层，说该层下特征图（feature map）当中任一特征点（feature）的“感受野”大小只有 3x3.（打引号说明术语引用不够严谨）。

那么，于是就有这样的问题了。对于较深层中高度抽象的特征图中某一特征点，它们在真实图像（Input）上究竟看到了多少？一个特征点的感受野大小可以影响到整个图片范围么？在感受视野范围内有聚焦点、还是处处平权关注的呢

• 先看个感受野的较严格定义：

  The receptive field is defined as the region in the input space that a particular CNN’s feature is looking at (i.e. be affected by).

一个特征点的感受野可以用其所在的 中心点位置（center location）和大小（size） 来描述。然而，某卷积特征点所对应的感受野上并不是所有像素都是同等重要的，就好比人的眼睛所在的有限视野范围内，总有要 focus 的焦点。对于感受野来说，距离中心点越近的像素肯定对未来输出特征图的贡献就越大。换句话说，一个特征点在输入图像（Input） 上所关注的特定区域（也就是其对应的感受野）会在该区域的中心处聚焦，并以指数变化向周边扩展（need more explanation）。

废话不多说，我们直接先算起来。

首先假定我们所考虑的 CNN 架构是对称的，并且输入图像也是方形的。这样的话，我们就忽略掉不同长宽所造成的维度不同。

Way1 对应为通常的一种理解感受野的方式。在下方左侧的上图中，是在 5x5 的图像(蓝色)上做一个 3x3 卷积核的卷积计算操作，步长为2，padding 为1，所以输出为 3x3 的特征图(绿色)。那么该特征图上的每个特征(1x1)对应的感受野，就是 3x3。在下方左侧的下图中，是在上述基础上再加了一个完全一样的卷积层。对于经过第二层卷积后其上的一个特征(如红色圈)在上一层特征图上“感受”到 3x3 大小，该 3x3 大小的每个特征再映射回到图像上，就会发现由 7x7 个像素点与之关联，有所贡献。于是，就可以说第二层卷积后的特征其感受野大小是 7x7（需要自己画个图，好好数一数）。Way2 （下方右侧的图像）是另一种理解的方式，主要的区别仅仅是将两层特征图上的特征不进行“合成”，而是保留其在前一层因“步长”而产生的影响。

Way2 的理解方式其实更具有一般性，我们可以无需考虑输入图像的大小对感受野进行计算。如下图：

虽然，图上绘制了输入 9x9 的图像（蓝色），但是它的大小情况是无关紧要的，因为我们现在只关注某“无限”大小图像某一像素点为中心的一块区域进行卷积操作。首先，经过一个 3x3 的卷积层（padding=1，stride=2）后，可以得到特征输出（深绿色）部分。其中深绿色的特征分别表示卷积核扫过输入图像时，卷积核中心点所在的相对位置。此时，每个深绿色特征的感受野是 3x3 （浅绿）。这很好理解，每一个绿色特征值的贡献来源是其周围一个 3x3 面积。再叠加一个 3x3 的卷积层（padding=1，stride=2）后，输出得到 3x3 的特征输出（橙色）。此时的中心点的感受野所对应的是黄色区域 7x7，代表的是输入图像在中心点橙色特征所做的贡献。

这就是为何在 《VERY DEEP CONVOLUTIONAL NETWORKS FOR LARGE-SCALE IMAGE RECOGNITION》文章中作者提到：

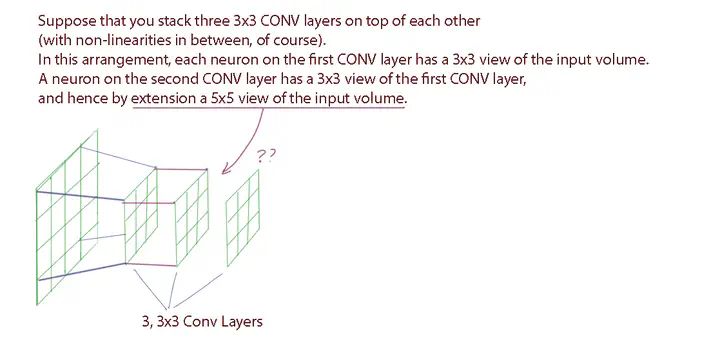

It is easy to see that a stack of two 3 × 3 conv. layers (without spatial pooling in between) has an effective receptive field of 5 × 5; three such layers have a 7 × 7 effective receptive field.

Very Deep Convolutional Networks for Large-Scale Image Recognition

Karen Simonyan, Andrew Zisserman

Cite

也就是说两层 3x3 的卷积层直接堆叠后（无池化）可以算的有感受野是 5x5，三层堆叠后的感受野就是 7x7。

感受野计算

直观的感受了感受野之后，究竟该如何定量计算嗯？只要依据 Way2 图像的理解，我们对每一层的特征“顺藤摸瓜”即可。

我们已经发觉到，某一层特征上的感受野大小依赖的要素有：每一层的卷积核大小 k，padding 大小 p，stride s。在推导某层的感受野时，还需要考虑到该层之前各层上特征的的感受野大小 r，以及各层相邻特征之间的距离 j（jump）。

所以对于某一卷积层（卷积核大小 k，padding 大小 p，stride s）上某特征的感受野大小公式为：

$$ \begin{align*} j_\text{out} &= j_{in} * s\\ r_\text{out} &= r_{in} + (k-1)j_{in}\\ start_\text{out} &= start_\text{in} + \Big(\frac{k-1}{2}-p\Big) * j_\text{in} \end{align} $$

• 第一行计算的是，相邻特征之间的距离（jump）。各层里的特征之间的距离显然是严重依赖于 stride 的，并且逐层累积。值得注意的是，输入图像的作为起始像素特征，它的特征距离（jump） 为1。
• 第二行计算的就是某层的特征的感受大小。它依赖于上一层的特征的感受野大小 $r_\text{in}$ 和特征之间的距离 $j_\text{in}$，以及该层的卷积核大小 k。输入图像的每个像素作为特征的感受野就是其自身，为1。
• 第三行公式计算的是特征感受野的几何半径。对于处于特征图边缘处的特征来说，这类特征的感受野并不会完整的对应到原输入图像上的区域，都会小一些。初始特征的感受野几何半径为 0.5。

下面，我们继续拿可视化时用的例子，看看具体是怎么计算和对应的：

上图中除了公式和说明部分外，有两行分别代表的是第一层卷积和第二层卷积。在每行中，应从左往右观察卷积核计算和操作。

第一层比较简单，最后输出 3x3 绿色的特征图，每个特征有阴影框大小来表示每个特征对应的感受野大小 3x3。其中 $start_1$ 表示的 0.5 几何半径，我已经用红色标识出来，对应于阴影面积覆盖到的绿色面积的几何半径。

第二层，由于有一个单位的 padding，所以 3x3 卷积核是按照蓝色箭头标记作为的起始方向开始，在所有的绿色位置上挪动的。最后算得特征的感受野大小为 7x7，亦对应于阴影框和阴影区域部分。其中 $start_2$ 是 0.5 也已经用红色标记了出来。

可能你会有一个疑问，特征感受野的几何半径不会是不变了吧？其实不然，如果你将上面这个例子的第二层卷积核改为 4x4，其他设定都不变，那么最后特征的感受野大小（灰色框）是 9x9，$start_2=1.5$，如下图所示：

Python Script

这个代码其实很好写，我就直接挪用 Dang Ha The Hien 的 python 脚本了：

# [filter size, stride, padding]
#Assume the two dimensions are the same
#Each kernel requires the following parameters:
# - k_i: kernel size
# - s_i: stride
# - p_i: padding (if padding is uneven, right padding will higher than left padding; "SAME" option in tensorflow)
#
#Each layer i requires the following parameters to be fully represented:
# - n_i: number of feature (data layer has n_1 = imagesize )
# - j_i: distance (projected to image pixel distance) between center of two adjacent features
# - r_i: receptive field of a feature in layer i
# - start_i: position of the first feature's receptive field in layer i (idx start from 0, negative means the center fall into padding)

import math
convnet =   [[11,4,0],[3,2,0],[5,1,2],[3,2,0],[3,1,1],[3,1,1],[3,1,1],[3,2,0],[6,1,0], [1, 1, 0]]
layer_names = ['conv1','pool1','conv2','pool2','conv3','conv4','conv5','pool5','fc6-conv', 'fc7-conv']
imsize = 227

def outFromIn(conv, layerIn):
	n_in = layerIn[0]
    j_in = layerIn[1]
    r_in = layerIn[2]
    start_in = layerIn[3]
    k = conv[0]
    s = conv[1]
    p = conv[2]

    n_out = math.floor((n_in - k + 2*p)/s) + 1
    actualP = (n_out-1)*s - n_in + k
    pR = math.ceil(actualP/2)
    pL = math.floor(actualP/2)

    j_out = j_in * s
    r_out = r_in + (k - 1)*j_in
    start_out = start_in + ((k-1)/2 - pL)*j_in
    return n_out, j_out, r_out, start_out

def printLayer(layer, layer_name):
    print(layer_name + ":")
    print("\t n features: %s \n \t jump: %s \n \t receptive size: %s \t start: %s " % (layer[0], layer[1], layer[2], layer[3]))

layerInfos = []
if __name__ == '__main__':
#first layer is the data layer (image) with n_0 = image size; j_0 = 1; r_0 = 1; and start_0 = 0.5
    print ("-------Net summary------")
    currentLayer = [imsize, 1, 1, 0.5]
    printLayer(currentLayer, "input image")
    for i in range(len(convnet)):
        currentLayer = outFromIn(convnet[i], currentLayer)
        layerInfos.append(currentLayer)
        printLayer(currentLayer, layer_names[i])
    print ("------------------------")
    layer_name = raw_input ("Layer name where the feature in: ")
    layer_idx = layer_names.index(layer_name)
    idx_x = int(raw_input ("index of the feature in x dimension (from 0)"))
    idx_y = int(raw_input ("index of the feature in y dimension (from 0)"))

    n = layerInfos[layer_idx][0]
    j = layerInfos[layer_idx][1]
    r = layerInfos[layer_idx][2]
    start = layerInfos[layer_idx][3]
    assert(idx_x < n)
    assert(idx_y < n)

    print ("receptive field: (%s, %s)" % (r, r))
    print ("center: (%s, %s)" % (start+idx_x*j, start+idx_y*j))

• 作用在 AlexNet 网络上的效果如下：
